二○○六年四月

部分實驗圖表：

實驗內容摘要：

從試驗結果可以得出如下結論：

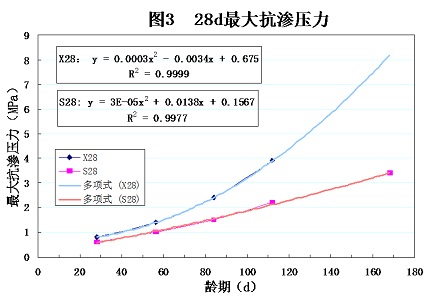

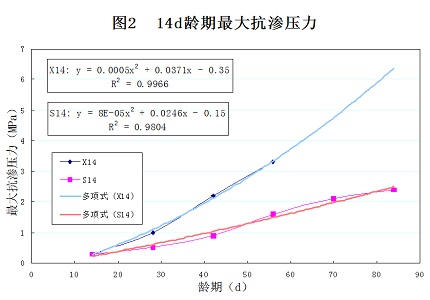

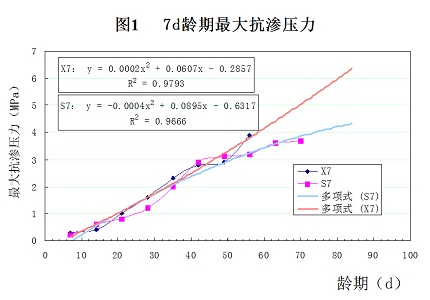

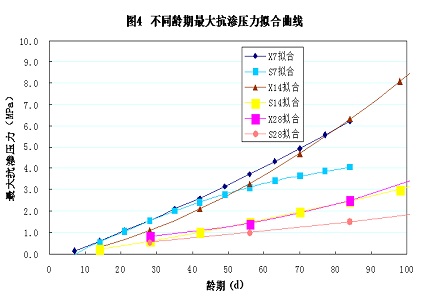

  混凝土試件在受到損傷條件下具有一定的自愈能力，受到損傷的時間越早，其自愈性能越強。從圖1～3或圖4中可明顯看出，7d齡期混凝土在重復損傷條件下滲透壓力增長速率大于14d齡期的混凝土，同樣14d齡期的混凝土在重復損傷條件下滲透壓力增長速率大于28d齡期的混凝土。主要是因為早期混凝土中仍存在一定塑性，水泥水化過程未完全完成，當受到壓力水擊穿損傷后，在后期的水化過程中混凝土能部分自我修復而愈合。隨齡期增長水泥水化逐漸趨于完成，混凝土逐漸失去塑性，自愈能力減弱。

  XYPEX對于提高混凝土的抗?jié)B自愈性能效果十分顯著。對于7d齡期開始抗?jié)B試驗的混凝土，混凝土未完全水化，重復循環(huán)抗?jié)B擊穿的第五次（相當于35d齡期）時S7和X7的最大抗?jié)B壓力均可達到2.0MPa，第九次（相當于63d齡期）時X7的最大抗?jié)B壓力可超過4.0MPa，S7的最大抗?jié)B壓力小于4.0Mpa（實測3.6MPa）。對于14d齡期開始抗?jié)B試驗的混凝土，XYPEX摻合劑中活性化學成分形成不溶于水的晶體可顯著提高其抗?jié)B性能，重復循環(huán)抗?jié)B擊穿的第五次（相當于70d齡期）時X14的最大抗?jié)B壓力超過4.0MPa（擬合值4.7MPa），S14的最大抗?jié)B壓力僅2.0MPa（實測2.1MPa），S14在第九次重復循環(huán)抗?jié)B時才超過4.0 MPa（擬合值4.2MPa），該時刻X14的最大抗?jié)B壓力已超過12MPa（擬合值12.3MPa）。對于28d齡期開始抗?jié)B試驗的混凝土，重復循環(huán)抗?jié)B擊穿的第四次（相當于112d齡期）時X28的最大抗?jié)B壓力約4.0MPa（實測3.9MPa，擬合值4.1MPa），而S28的最大抗?jié)B壓力僅2.0MPa左右（實測2.2MPa，擬合值2.1MPa），S28在第七次（相當于196d齡期）重復循環(huán)抗?jié)B時才達到4.0 MPa，該時刻X28的最大抗?jié)B壓力已達到11.5MPa（擬合值）。

  在同齡期開始抗?jié)B試驗并進行重復循環(huán)養(yǎng)護條件下摻1.5％XYPEX的混凝土均較基準件的滲透壓力大，且隨重復損傷次數的增加，兩者的最大滲透壓力差別越大。在7d齡期即開始抗?jié)B試驗的混凝土，經受高壓水擊穿造成的損傷在4次（即28d）循環(huán)重復抗?jié)B試驗內，S7和X7兩者的最大抗?jié)B壓力差別不大，說明早期混凝土的自愈性能主要靠混凝土本體觸變還原性能。之后，X7的最大抗?jié)B壓力逐漸高于S7，按照試驗曲線擬合值，在經歷12次循環(huán)重復高壓水擊穿損傷后，X7最大抗?jié)B壓力可比S7高50％左右，這部分自愈性能是XYPEX摻合劑在自由水的遷移作用下滲透結晶堵塞混凝土中的損傷通道所引起。在14d齡期開始抗?jié)B試驗的混凝土，由于混凝土的水化大部分已完成（一般混凝土的14d齡期的強度約為28d強度的80％～90％左右），混凝土本體的自愈能力明顯減弱，在第二次（相當于28d齡期）重復抗?jié)B擊穿損傷條件下，X14的最大抗?jié)B壓力為S14的2倍。重復循環(huán)抗?jié)B擊穿六次（相當于84d齡期）時，X14最大抗?jié)B壓力約為S14的2.5倍。在28d齡期開始抗?jié)B試驗的混凝土，混凝土本體的自愈能力繼續(xù)減弱，主要靠XYPEX摻合劑在自由水的遷移作用下形成晶體堵塞滲透通道來提高其自愈性能，在第二次（相當于56d齡期）重復抗?jié)B擊穿損傷條件下，X28的最大抗?jié)B壓力為S28的1.4倍。重復循環(huán)抗?jié)B擊穿四次（相當于112d齡期）時，X14最大抗?jié)B壓力約為S14的2.0倍。

......

以上僅為實驗報告中的部分內容，如需完整報告，歡迎致電索取。
